禾聯 32" 液晶電視 HD-32DB2。
主訴症狀：初期開機看一陣子，畫面就整個變黑，得重新開機才能再看一陣子。
到後來畫面變黑的頻率越來越頻繁，更嚴重些，畫面一開始就全黑，只有聲音沒有影像。
如果以手電筒照射，隱約還可以看到淡淡的影像。
簡單來說，大多是背光故障了。
不過在全黑之前，其實這類電視的故障點就已經有跡可循了。
這台液晶電視是屬於右邊單側的側投式背光。從上圖可以隱約看到，右邊原本應當連續發亮處，部分出現了暗帶，這就有可能是該處對應的 LED 故障了。
電視機背面的銘板和型號:

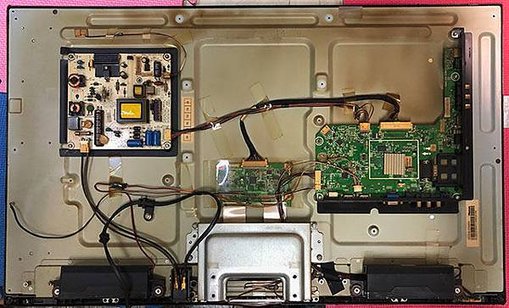

打開電視後蓋，可以看到全機的架構。
電視主板，又稱驅動板
核心處理晶片與周邊電路：
機身後方的各式信號輸入埠：
電源/升壓一體板，負責提供全機所需的各種電力，也驅動燈箱中的 LED 背光元件。
升壓恆流輸出電路：
從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片，便可以看到完整的燈箱內部。
本機背光規格：
- 側投式背光，採右邊單側發光。
- 燈條長度: 390mm
- 全部單一迴路，共 44 顆 LED 串連。
- LED 規格： 7020 3V

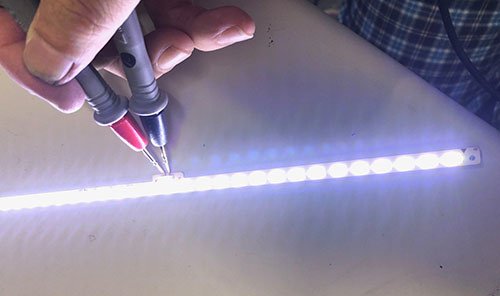

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
換裝全新燈條之後，背光初步全部點亮測試，觀察背光是否正常。
背光修復之後，我們也會檢測 LED 的工作電流。
以一般側投式的背光而言， LED 電流在 0.12A 以下是個相對安全的數值。太高的話，就會加劇 LED 的耗損。
在這裡我們所測得的電流為 0.18A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。
調降之後的電流約為 0.12A，已經落在我們所預期的範圍當中。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL26
