LG 32" 液晶螢幕 32MB25VQ。
主訴症狀：開機後畫面一整個黑，看不到影像。
如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。
電視機背面的銘板和型號:
嚴格來說，這台算是液晶顯示器，因為它並沒有配備選台器、遙控器，也沒有內建喇叭，所以還不算是「電視機」。
不過在那個年代，有這麼一台 32" 的大液晶來作為電腦螢幕，也算是一件相當賞心悅目的事。
位於螢幕下巴處的「搖桿」，開機、選項、設定切換全靠它了。
打開顯示器後蓋，可以看到全機的架構。
這台顯示器的內容相當簡潔。
由於電源是以外掛的整流器供電，所以就沒有內建的電源模組了。
機箱中主要就是一片主板主板。
本機的背面，共有 HDMI、D-SUB、與 DVI 三種輸入埠。
升壓電路也做在主板上，用以驅動燈箱中的 LED 背光模組。

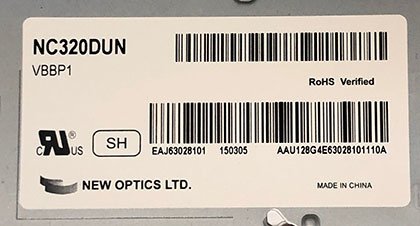

面板採用的是 LG 大陸廠的 NC320DUN。

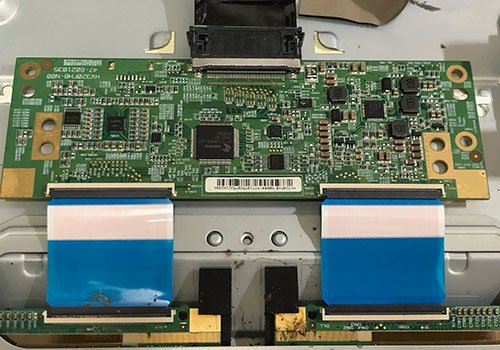

邏輯板與面板的刀板。
從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。
利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
將背光全部修復之後，初步全部點亮測試，觀察背光是否正常。
背光修復之後，我們也會檢測 LED 的工作電流。
以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。
在這裡我們所測得的電流為 0.22A，還落在合理的使用當中，因此在這裡暫時不做其他的更動。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL25
note:
current limit = 5R1 *4
