LG 32" 液晶電視 32LD350 。

主訴症狀：不能開機，指示燈也不亮，或是開機後沒有畫面。

電視背後的銘板與型號：

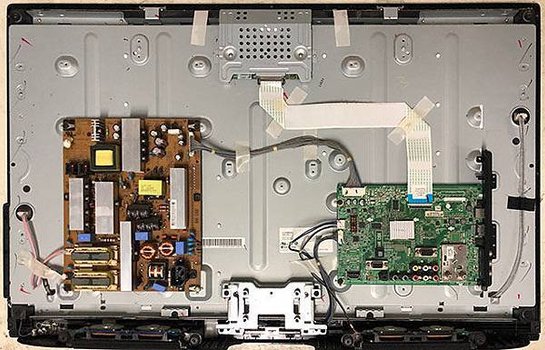

打開電視後蓋，可以清楚看到全機的架構。

電源/高壓一體板，提供全機所需的各種電力，並驅動燈箱中的 CCFL 背光燈管。

DC 電壓輸出端

高壓包

主板

核心處理晶片與周邊電路，主晶片上覆蓋了一片聊勝於無的散熱片。

邏輯板

指示燈不亮，首先檢測電源板，發現待機電壓有正常供電，那麼問題應當就出在主板上了。

首先，利用返修台，將主板的主處理晶片卸下來。

卸下來的主晶片與主板，對應的 BGA 焊點清楚可見。

接下來，準備好全新的主晶片，同樣以返修台，重新植回主板上。

接下來就應開可以順利開機，畫面也重新出現了。

完修畫面：

然而完修後我們也重新檢討，為什麼主晶片會故障？

連續開幾十分鐘之後，測量晶片表面散熱片的溫度，大約為 52度。

這溫度說高不高，然而如果天氣再熱一些，而這電路又是放在通風狀態不是很良好的電視機箱內。溫度再上升個十幾度也是很合理的。

這高溫也不會讓晶片馬上燒毀，至少先前它不也是正常服役了 5~7年嗎。

所以我會在機器背面挖洞，加裝一隻靜音風扇，開機期間正對著晶片和散熱片吹，以強迫晶片降溫，讓這電視可以用得久一點。

背板挖孔，正對著散熱片

加裝靜音風扇，強迫降溫

開機測試 24 小時，確認畫面與各部分功能正常，便可通知客人帶回了。

既然手頭上的壞板和材料還有很多，乾脆就一次多做幾片起來，將來如果客人拿一樣的電視來送修，就可以直接一片換一片，節省客人的等待時間。

維修編號： MB24

note:

     DC-DC=MP2212DN Vref=0.8V
