LG 42" 液晶電視 42LE4300。

主訴症狀：初期開機後看一陣子，突然就整個暗掉了，但是聲音還是正常。

關機、冷機後再開機，又可以看一下子。

更嚴重的話，一開機畫面就是一整個黑，有聲無影。

如果仔細觀察的話，這時螢幕上還可以隱約看到淡淡的影像。

一般最常見的原因就是： 背光故障了。

電視背面的銘板和型號：

打開電視後蓋，可以看到全機的架構。

主板：

核心處理晶片與周邊電路：

電源板，供應全機所需的各種電力。

恆流板，驅動燈箱中的 LED 背光元件。

從外部逐一測試背光迴路，發現電壓異常，由此可判斷應該是燈箱裡的 LED 故障了。

小心翼翼地依序移除前框、面板、承載框、擴散片、導光板，便可看到燈箱底部的 LED 燈條。

燈條 - 拉近一點看：

本機的背光規格：

• 側投式背光，上下兩側同時投射光源。
• 每一側有兩支燈條，燈條長度475mm
• 每支燈條共有57顆LED燈，分成3段，每一段19顆。
• 燈條規格： 0305 / 6v

取下燈條，利用測試器，可以逐段、逐顆地找出故障的 LED。

除此之外，在這裡也必須檢測相鄰的線路之間，是否有漏電短路的狀況發生。

仔細觀察燈條上的 LED 顆粒，可以發現有些 LED 旁「長」出了一些污垢。

這些污垢一來會侵蝕電路，二來也會漏電，將它們徹底清除乾淨之後，背光應該就可以恢復了。

接下來背光全部點亮，確認 LED 全部確實發光。

將燈箱與機體重組回去，背光恢復了，畫面也正常了。

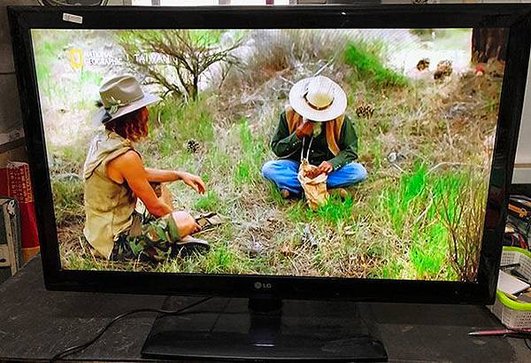

完修畫面：

經過24小時的連續測試，確認聲音、畫面，功能都正常，就可以交給客人帶回了。

維修編號： BL28
