SAMSUNG 40" 液晶電視 UA40D5550、UA40D5550RM，以及 32" 液晶電視  UA32D5550、UA32D5550RM

兩種機型的主板相同、程序內容也一樣。

主訴症狀：插電之後，就會自行進入開機畫面，接著畫面全黑，關機，又重新開機....，如此一再地週而復始。

SAMSUNG 的這一系列電視，通電之後大多會有這樣的自我檢測機制，包括背光、電壓、周邊電路...等等。如果發現有問題，就會重新開機，重跑一次檢測程序，同時也是提醒使用者：「電視壞了，該修了！」

電視背面的銘板和型號，UA40D5550:

UA32D5550:

打開電視後蓋，可以看到全機的架構。

電源/恆流一體板，提供全機所需的各種電力，也負責驅動燈箱中的 LED 背光元件。

面板使用的是韓國三星原廠的 LTJ400HM03-J。

主板，又稱「驅動板」。

各式信號輸入端。

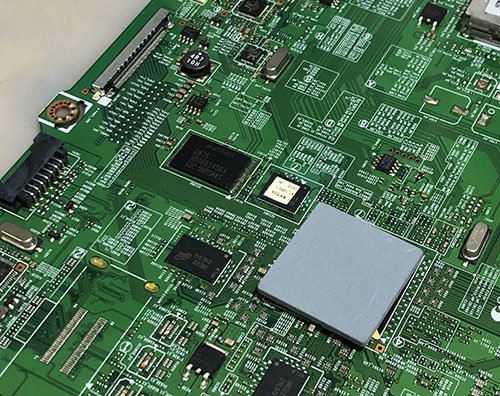

核心處理晶片與周邊電路。

圖中紅色圈裡的就是這台電視的開機程序晶片，也是這台電視最常發生的故障點。程序跑掉了，開機自然就會凸槌。

將原來的程序晶片取下，另外準備好已經燒好程序的正常晶片。

裝上新的晶片。

然後影像、聲音就都正常了，電視也算完修了。

完修畫面：

完修後連續開機測試 24小時，確認功能、影像、背光正常。便可通知客人帶回了。

維修編號： BL32
