大同 32" 液晶電視 V32M300。
主訴症狀：這部電視常見的毛病有兩種。
第一種是開機後畫面全黑，但是聲音正常。畫面上隱約還是可以看到影像在動。這是屬於背光的故障。
第二種則是插電之後，指示燈就一直維持在藍燈，無法轉為待機狀態的紅燈。接下來無論是用遙控器或是按鈕，都不會有任何的反應。
這回我們所碰到的是第二種。
電視背面的銘板和型號:
打開電視的後蓋，便可以看到全機的結構。
電源/恆流一體板，供應全機所需的各式電源，並驅動燈箱內的 LED 背光元件。
直流輸出端。

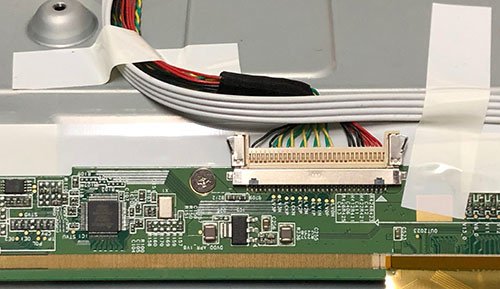

邏輯板已經與面板的邊板整合在一起了。
主板：
各式信號輸入埠：
核心處理器與周邊電路。
在正常情況之下，當這台電視剛插上電的時候，會開始讀取並執行開機的程序。這時電源指示燈會閃藍色燈，執行完畢之後就會轉為待機的紅燈。
如果卡住了，那就會停留在藍燈的狀態。
而這開機的程序，就儲存在主晶片旁的記憶晶片中，也就是照片中紅圈框起來的地方。如果裡頭的程序資料走鐘了，程序就會跑不完。
排除的方法很單純，找到相同型號的電視，讀取出記憶IC裡的程序，重新燒成一顆新的IC，替換掉板上已經走鐘的記憶IC。接下來應該就可以正常開機了。
開機後的正常畫面：
不過前面提到，這電視還會有另一個毛病：背光故障。既然早晚會發生，不如趁還在廠內的時候，先做個預防性的處置吧。
首先我們先測量燈箱中 LED 的工作電流。
以一般的直下式背光而言， LED 的工作電流在 0.2A~0.25A 之間，算是相對安全的數值。太大的話，LED 的加劇耗損也只是機率上的問題罷了。
在這裡我們所測得的電流居然有 0.37A，所以這機型近來陸續傳出有聲無影的災情，也沒什麼好意外的。
因此我們對電路做了一些修改以降低電流。
調降之後的電流為 0.24A，已經落在我們所預期的範圍裡了。希望這台電視回去之後，可以繼續頭好壯壯地為他的主人服務。
完修之後連續測試 24小時，確認影像、聲音都正常，背光亮度也夠，就可通知客人領回了。
如果你的電視很不幸的背光已經燒毀的話，那就只好打開燈箱，將裡頭的 LED 燈條換新，那麼有聲無影的問題應該就可以排除了。
維修編號： MB23
note:
R629=2R2 --> x
