CHIMIE 50" 液晶電視 TL-50LF500D。

主訴症狀：可正常開機，但是開機後一段時間，就會變成一整個黑屏，只有聲音沒有影像。

更嚴重一些的話，畫面一亮即暗，或是部分畫面變暗。

簡單來說，這些大多是背光的問題。

電視背面的銘版和型號:

打開電視後蓋，可以看到全機的結構。

主板：

電源板：

面板是奇美大陸廠所製造生產的 V500HJ1-LE1 50"面板。

邏輯板

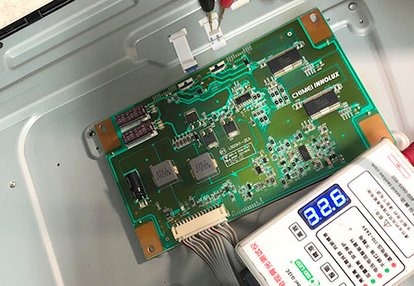

恆流板，用以驅動燈箱內的 LED 發光模組。

以兩條軟排線引入燈箱。

經由外部測試，得知燈箱內的 LED 果然有燒毀，因此恆流板進入保護模式，關閉了所有的電流輸出。

所以接下來要做的事，就是打開燈箱，修復裡頭的 LED 發光體。

依序移開保護框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

LED 燈條位於燈箱右側，屬於單側投光型，透過壓克力導光板將光線傳導分佈到整片面板。

小小的燈條，貼上了大大的散熱鋁片，可見得當初為了散熱，也下足了功夫。

燈條與軟排線的連接處，非常精細，分解的時候要非常小心。

利用測試器，可以逐條、逐段、逐一地檢測燈條上的LED顆粒。不亮的、開路的、短路的都可以檢測出來。

本機背光規格:

• 右邊單側背光
• 燈條分為上、下兩條，長度各 316mm
• 每根燈條共 28 顆 LED 燈珠，分為4段，每段7顆。
• 燈珠規格: 4020 /6V

有幾顆 LED 燒掉，代表剩下的 LED 其實也已經是風燭殘年了，所以為了保險起見將整組 LED 更換為新品，免得不久的將來，又要膽戰心驚地打開燈箱。

完成之後，初步進行 LED 的全亮測試，檢視發光是否正常。

更換與測試完成之後，再將所有的燈箱組件小心地組裝回去。

完修畫面：

連續開機測試 24小時，確認功能、影像、背光正常。便可通知客人帶回了。

維修編號： BL28
