BENQ 明碁 37" 液晶電視 VH3743 VH3746 與 42" 的 VH4243。

主訴症狀：開機後影像正常，但是就是沒聲音。

這一系列的電視，年代久了之後，最常發生的幾種毛病如下：

1. 無聲
2. 畫面油畫
3. 開機遲鈍、不易開機
4. 不定時自動關機

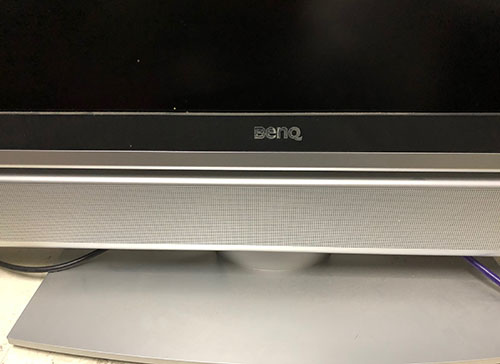

本機正面照：

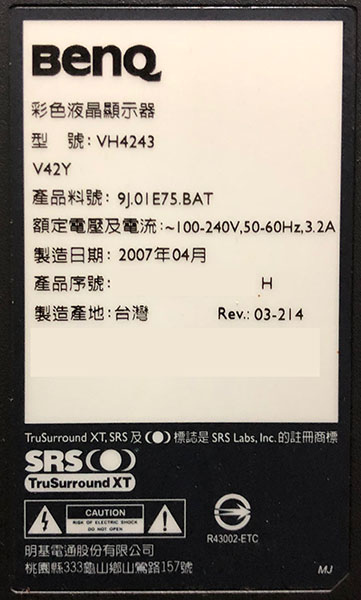

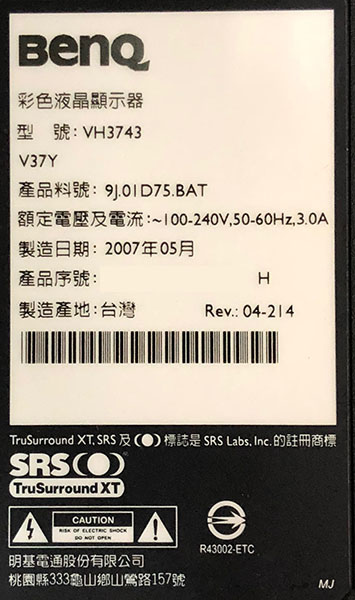

電視背面的銘板與型號：

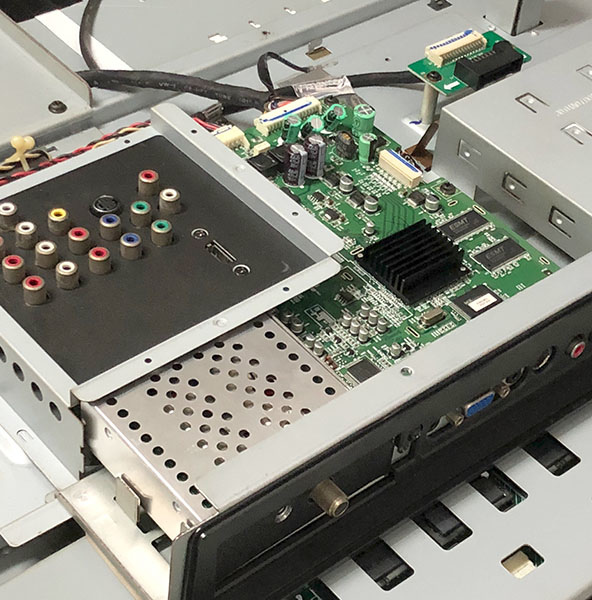

打開電視機後蓋，可以看到全機的架構：

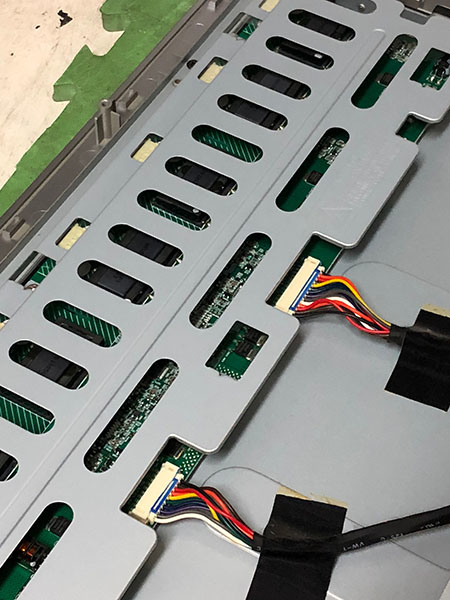

高壓板，產生高壓驅動燈箱內的 CCFL 背光燈管：

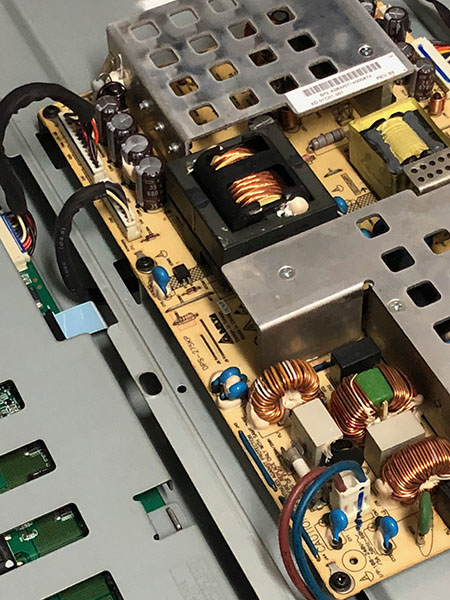

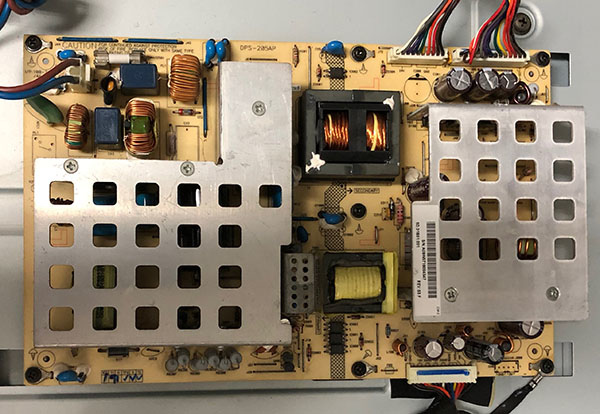

電源板，供應全機所需的各種電力：

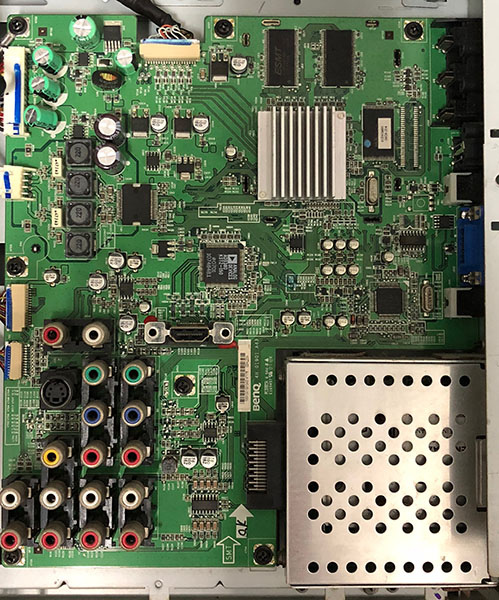

主板：

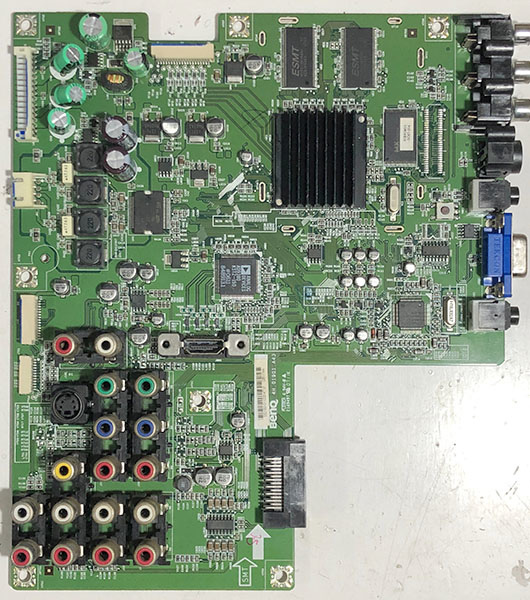

取出主板

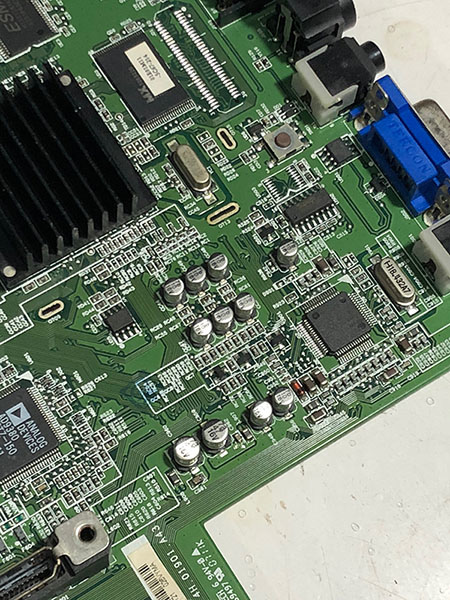

主板上的聲音處理區塊局部特寫：

這主板上很多小型的圓筒貼片型電容，時間久了就會退化，容量衰減。
有的甚至連電解液都流出來了。

所幸的是，損壞的不是那種已經停產或是很稀有昂貴的材料零件，麻煩的是幾乎全部都要換掉。

原先的肇事元兇是電解電容，我的習慣工法是換成 MLCC 電容。

和電解電容相比，在這裡 MLCC 電容有以下的優點：

1. 品質穩定，不會再有電解質揮發的問題。
2. 對於溫度的忍受度也比較高。
3. 體積輕巧，易於施工。
4. 無極性

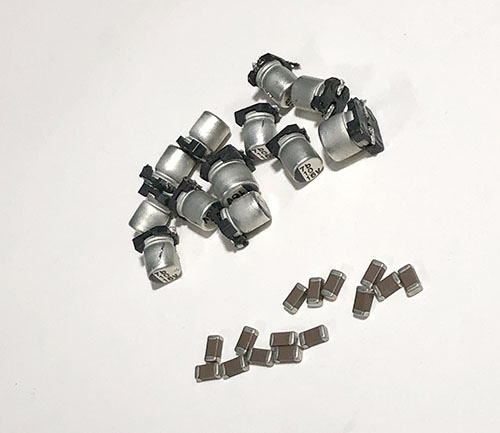

以下是 MLCC 電容（下方）的近照，以及替換下來的電解電容。

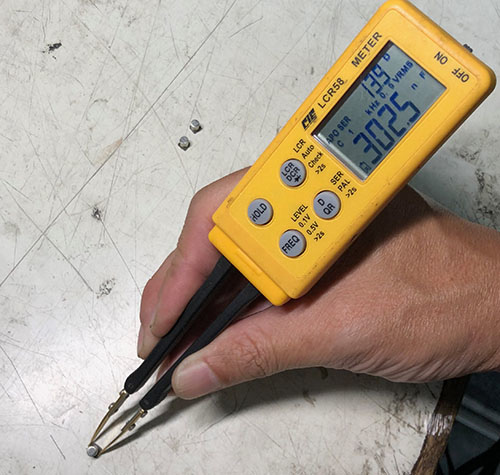

更換下來的電容，我們用電容表實際測量看看。

原本應當有 10uF 的容量，結果只剩 0.3uF 而已，難怪會罷工。

電容換完之後，也要將整片板子用清潔劑洗乾淨、烘乾。以避免殘留的電解液繼續腐蝕電路板。

更換前

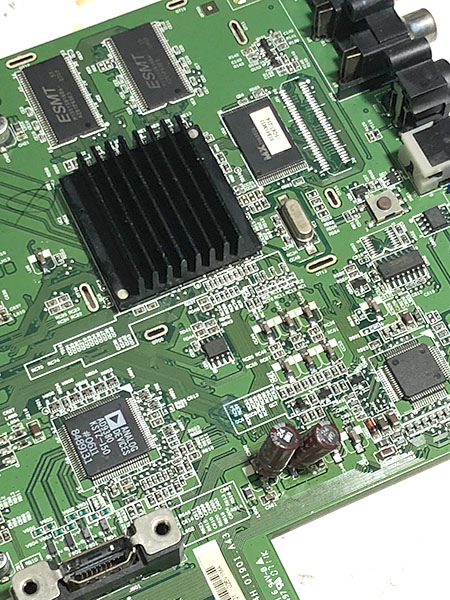

更換後

如果電容都確實更換完畢，聲音也該會跑出來了。

完修畫面：

完修後開機測試 24小時，確認沒有其他問題，便可以請客戶帶回去了。

這次的維修，材料費其實不會很貴。只是零件的換修很繁瑣。一片板子動輒得更換數十顆電容。

維修編號： AU27
