三星 32" 液晶電視 UA32EH4000。

主訴症狀：無法開機、指示燈也沒任何反應。

電視背面的銘板與型號：

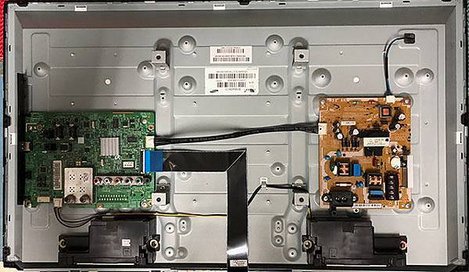

打開電視背蓋後，可以看到全機的架構。

主板：

電源板：

電源板背面：

既然是不過電，第一步應該就從電源查起。

三星電視在設計上，有個相當體貼維修人員的設計，就是單獨一片電源板，在沒有外接控制的狀況下，供電和背光就會全開。利用這個特性，可以快速界定出問題是出在電源側還是主板側。

我們將電源板與主板之間的控制線斷開之後，發現背光沒亮。

如此初步就可以將故障範圍縮小到電源板上，至於主板則排除在外了。

進一步測試電源板的輸出端，發現連待機電壓都沒有，看來就可以縮小問題點的範圍了。

嚴格來說，這一台不能算是通例，只能算是特例。
因為客人自己也說了，他們住在海邊，所以也要考量到線路腐蝕的可能性。

觀察電源板正反兩面，果然發現了許多鏽蝕的地方。

將這些鏽蝕斷掉的線一一以跳線連回去，電壓就恢復正常，影像和聲音也都出來了。

為了怕機體內的鹽份繼續腐蝕，所以還要將電路板卸下來，以稀釋的清潔劑沖洗、烘乾，再次確認全機工作正常。

連續燒機測試24小時之後，便可以通知客戶帶回了。

維修編號：P21
