SHARP 46" 液晶電視 LC-46Z5T。

主訴症狀：開機之後無法進入開機畫面。電源指示燈由綠色轉為紅色，而且指示燈連續閃2下。

電視背面的銘板與型號:

打開背蓋後，可以看到整機的組件與架構。 不論工藝或是用料、組裝，都相當紮實工整。

主板：

電源板/恆流一體板：

恆流電路，用以驅動燈箱中的 LED 背光模組：

待機電源，以及半橋式架構的主電源：

當這類高檔的液晶電視故障時，它就會自我偵測，並將故障點以電源指示燈的閃爍方式提醒維修人員。不同的閃爍次數，就表示不同的區塊故障，這就稱之為 error code。

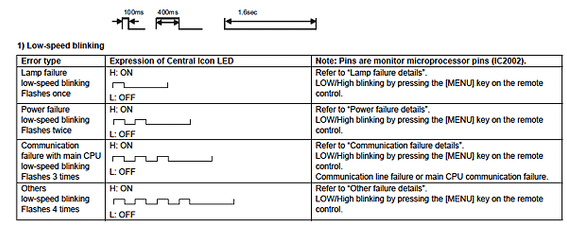

SHARP 其他類似機型的原廠維修資料當中，剛好有提到，雖然未必靠譜，總也算是個參考的線索。

指示燈還會閃爍，表示待機電源還能工作。所以從表中看來，應當是主電源出了問題。

循著電路往下查修，終於找到故障的位置。

故障原因：用料不良

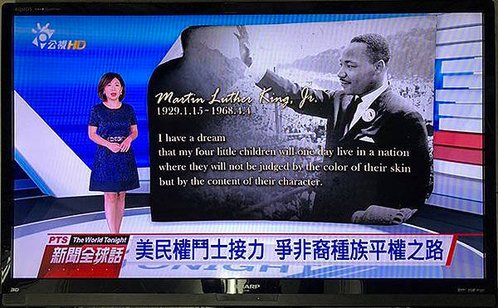

將損毀的零件更換為新品之後，電源、畫面就回復正常了。

完修之後開機測試一整天，確認沒有問題，便可以通知客人帶回了。

維修編號：P35

note:

  C7622,C7624 = 102P/1KV

  Q7601 = K3562 -> K4086

  R7601 = 0.1R /1W
