東元 TECO 系列液晶電視 TL3902TRE TL4202TRE TL4218TRE。
主訴症狀：開機功能、聲音正常。只是有聲無影、螢幕一整片黑。
如果以手電筒照射螢幕的話，仍然可以隱約看到面板屏幕上的影像和選單。只是螢幕背面的背光沒有打出光線，所以才會一整個變黑了。
狀況好一點的，則是螢幕只有局部（上半、下半）變暗，問題點都相同。
簡單來說，就是背光故障了。
電視機背面的銘板型號：
打開電視機背面，可以看到液晶電視內部的結構：
這台液晶電視的內容相當簡潔，目視可以看到就只有兩片PCB而已。
邏輯板，可以看出使用的是友達 AUO 的面板：
三合一電路板，將電源、主板和恆流電路整合為一：

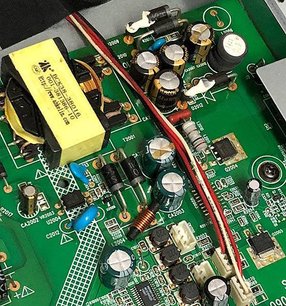

恆流電路特寫：
LED電視背光的原理，是由恆流電路，驅動燈箱中的LED陣列以發光。
所以背光不亮，首先要界定問題點是在恆流電路，還是燈箱中的LED。
以測試器逐一測試各組 LED 的工作電壓，發現不正常，便可判定是LED燒毀了。
所以接下來就要打開燈箱，依序移開邊框、面板、承載框、擴散片、反射片之後，燈箱底的 LED 燈條陣列就清楚可見了。
依序測試每一個 LED 燈條，以找出損壞的 LED。
以這系列的液晶燈箱來說，兩組LED迴路並聯之後，由同一個晶體做電流的管控。所以只要有其中一組LED迴路燒毀開路，剩下所有的電流就會全部灌往剩下僅存的另一條LED迴路，很快地另一組迴路也會燒斷，所以這下畫面就全黑了。
我們把置換下來的燈條翻過來看，許多 LED 對應的電路板背面，已經有高溫變質的跡象了，這樣的燈條就算還會亮，也只怕是岌岌可危，所以不如全部換新，省得不久的將來又要開燈箱維修。
換上全新的燈條之後，測試確認所有的 LED 都可以正常點亮。
接下來小心翼翼地，將燈箱總成組裝回去。
在 LED 燈條置換完成之後，也會主動地偵測每一個迴路上的 LED 實際工作電流。
以這台的的規劃，是兩組 LED 迴路並聯，總電流為 0.3˙A。換句話說，每個迴路只有約 0.15A。
這個數值應該很安全啊，怎麼還會燒 LED呢？
首先來看看，LED的電流應該多大才算合理。下表是一些常見的LED的額定電流。
像這種直下式的應用，常用的規格為 2835(2.8mmx3.5mm)、3V，耐受電流為 0.4A。不過考慮到散熱、環境等因素，打了折扣之後 0.25A 以下應該算是比較合理的使用範圍。
所以原先的LED迴路會燒壞，歸納可能有3種原因：
1. 電流太大。
2. 用的 LED 太爛。
3. 恆流電路不穩。
以上的 1. 與 2. 我們都已經排除了，接下來就只剩 3. 了。
回頭看看電路板，原來電路本身也有老化的跡象，輸出電流不穩，所以 LED 才燒了。
以這一系列的三合一板來說，常見的架構就是以 AP3041 這棵 IC作為核心，電流回受參考電壓為 0.5V。
將恆流電路重新整理過，將老化零件換新。並測量各點電壓與波型，以確定工作無誤。
完修後的畫面，功能與聲音也都正常。
經過連續24小時的開機測試之後，確認全機功能正常，便可以交給客人帶回了。
維修編號：BL28
