TOSHIBA 46"液晶電視 46CL20S，主訴症狀：開機後電源指示燈動作正常，但是畫面全黑、有聲無影。

如果以手電筒照射螢幕，隱約還是可以看到液晶面板中的影像與選單畫面。

簡單來說，這就是電視背光的問題。

電視背面的銘板和型號：

打開電視後蓋，可以看到全機的架構。

主板：

主晶片與周邊電路

電源板：

面板是三星大陸廠的 LTA460HN05。

恆流板，負責驅動燈箱中的LED背光模組。

從架構來看，這恆流板有4 組 LED驅動迴路，再以排線引入到燈箱之中。

經過測試，確認恆流板有高壓輸出，所以那就是燈箱中的 LED 發光模組燒壞了。

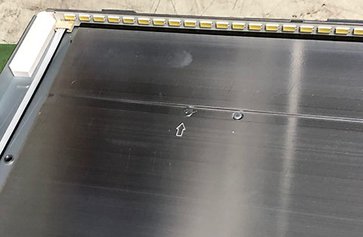

打開燈箱，依序移除保護框、面板、擴散片、導光板。便可看到隱身在燈箱側邊的LED燈條了。

這一整條LED分成4組，每組由16顆6V的LED串連而成。依序測試各迴路，便可以找出燒壞的LED。

本機背光規格:

• 右邊單側，側投式背光。
• 燈條長度: 572mm。
• LED 共 64 顆，分為 4 段，每段 16 顆。
• LED 燈珠規格 :  7030 / 6V

看到這燈組所貼合的一大片散熱片，就知道它很會發熱。看這電視是5年前出廠的，燒了這麼久開始逐漸壞掉也只是剛好而已。
所以乾脆將整個燈條都換成全新的，近年來LED的製程與材料技術又進步了許多，新的LED顆粒效率更高，發熱更低，所以相信整個換裝過後，會比原廠零件更耐用。

更換為新品之後，將燈條全部點亮測試。

背光修復完成之後，也來測試一下LED的驅動電流。

由於讀數誤差的關係，電流約在 110mA~130mA之間，以側面投光、6V LED顆粒而言，還算是在合理的範圍之內。

將面板逐步組裝回去，畫面也恢復正常了。

連續開機測試24小時，確認功能、影像正常。
便可交由客人帶回了。
維修編號： BL35
