禾聯 37" 液晶電視 HD-37G61，無法開機。

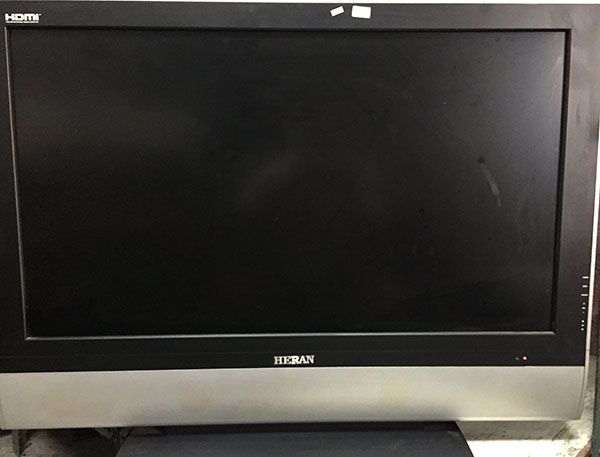

本機的正面：

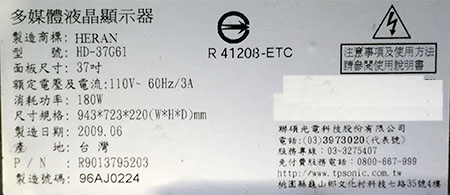

電視背面的銘版型號：
打開背蓋後，可以看到整機的組件與 PC板。
最左邊的鐵盒子，裡頭是高壓板。
其次是黃色的電源板。
正中間則是主板。
右邊的兩片小板，則是聲音的功率放大。
電源板，看來並沒有電容變形老化。
主板放大的近照：
這年代禾聯電視的通病，就是零件老化。其中電容器老化的部分，從外觀就可以看出膨脹變形。
其次就是板上一些３隻腳的穩壓小IC，如果過燙、輸出電壓不正確、漣波過大，同樣也會造成電路的工作不正常。

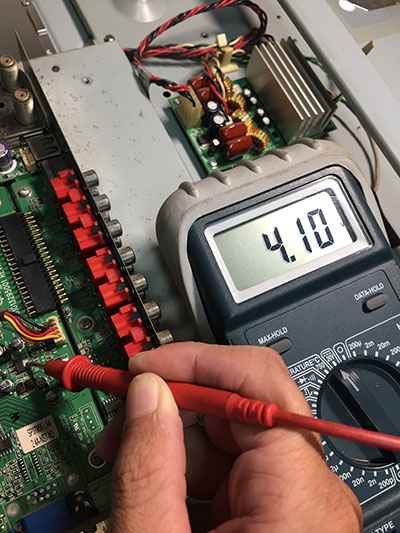

以上圖而言，IC本身的標準輸出電壓是 3.3V，實際測得的電壓居然有 4.1V，難怪電路會罷工了。
這片電路板並不會難修，壞掉的都是一些便宜的小零件，以下是換下來的零件，可以看到有些電容都已經突起變形了。
將故障零件全部換為新品之後，故障也排除了。

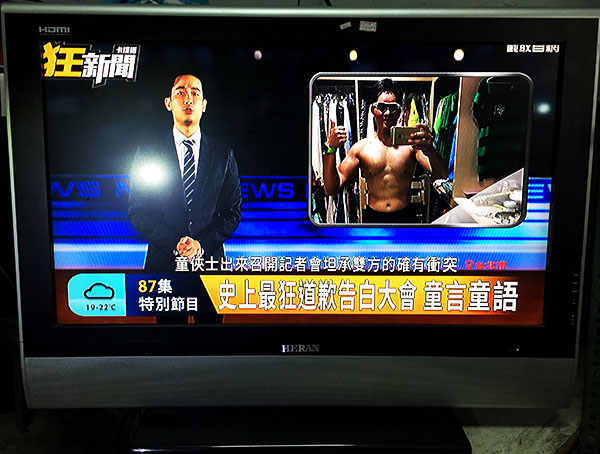

正常的開機畫面，影像、聲音都正常。
開機連續測試 24小時，確認全機正常，便可通知客人帶回家了。
維修編號： MB26
