奇美 42" 液晶電視 TL-42LE60。
主訴症狀：剛開始的時候，偶而有幾次開不了機，到後來需要嘗試開機的次數越來越頻繁。

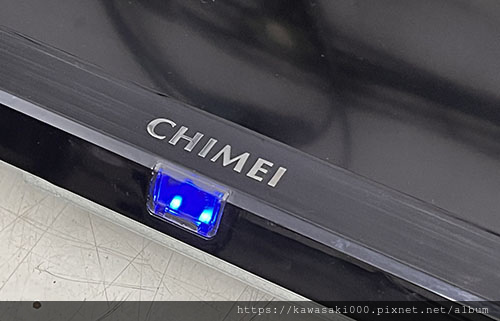

到最後就完全開不了機，電源只亮藍燈，然後.........然後就沒有了，無論按鍵或是遙控都沒有作用。

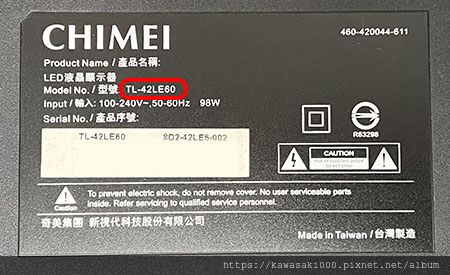

電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：

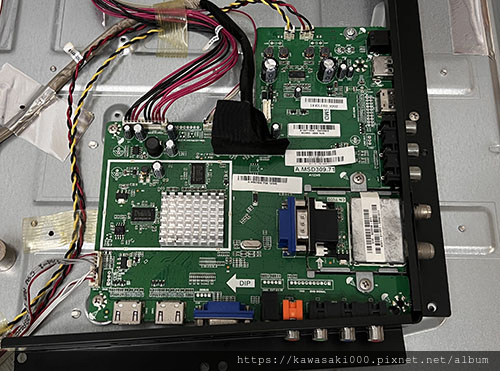

主板，又稱「驅動板」

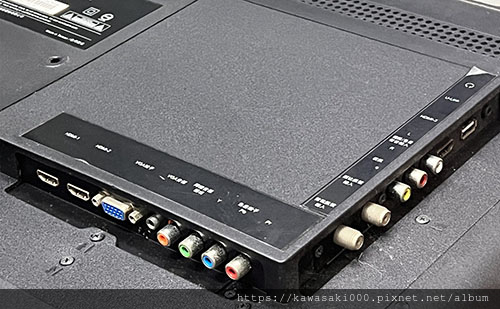

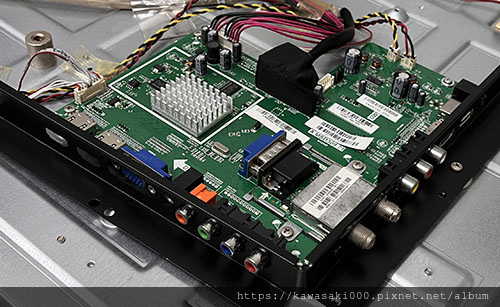

機身後方的各式信號輸入埠：

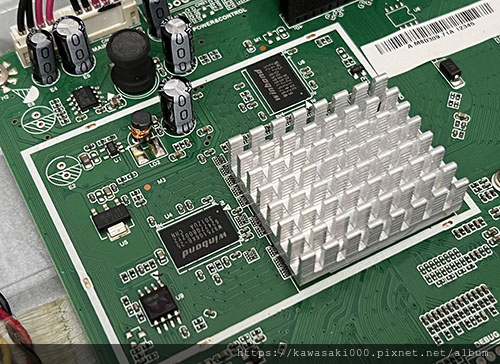

核心晶片與周邊電路

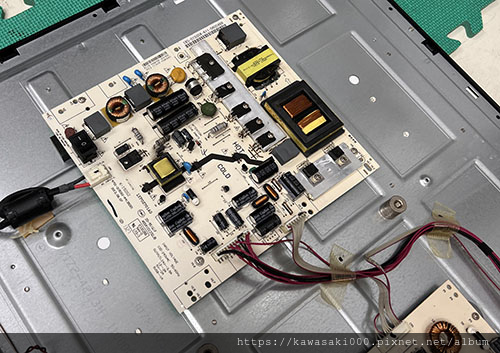

電源板，提供全機所需的各種電力。

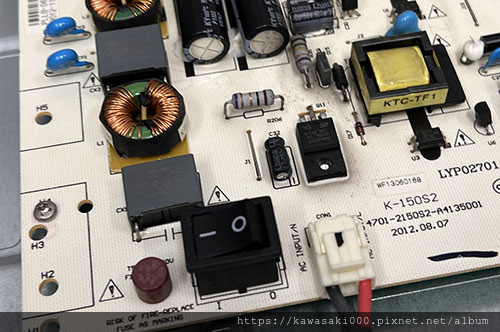

AC 電源輸入端

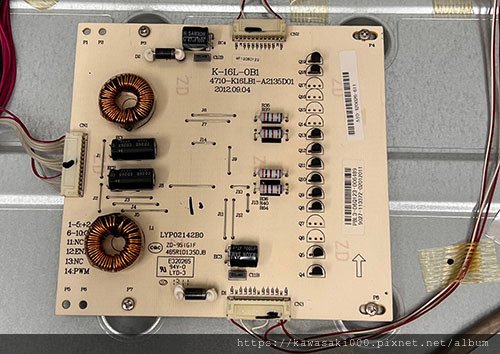

恆流板，用以驅動燈箱裡的 LED 背光模組。

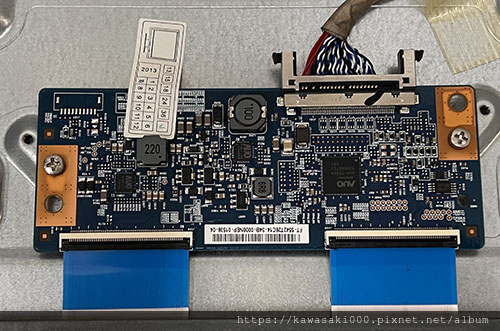

邏輯板:
這個年代的許多奇美電視，會有開機不易，甚至完全開不了機的通病。
以本機而言，只是主板上的開機程序「走鐘」而已。

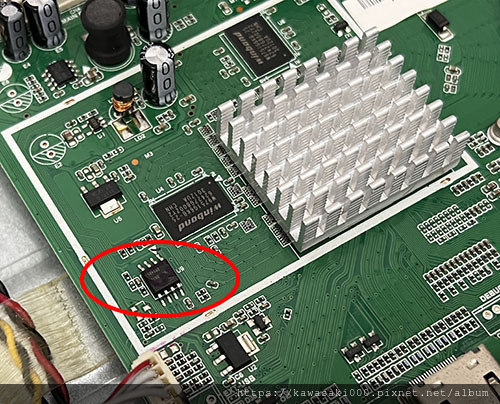

開機程序就儲存在中央處理晶片旁的記憶 IC 裡頭。

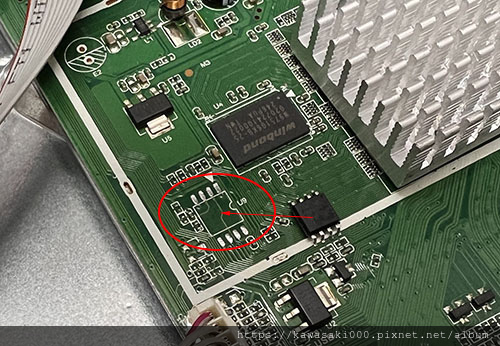

取下舊的 IC，將正確程序超燒錄在新的記憶晶片再裝上去。
電視又可以順暢開機，聲音、影像也恢復正常了。

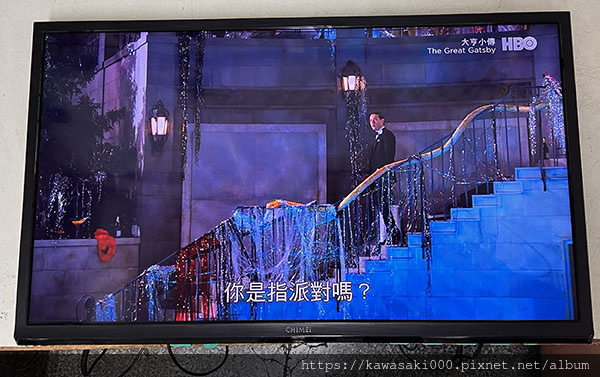

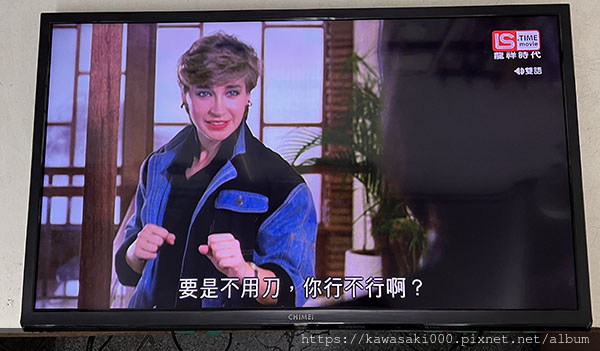

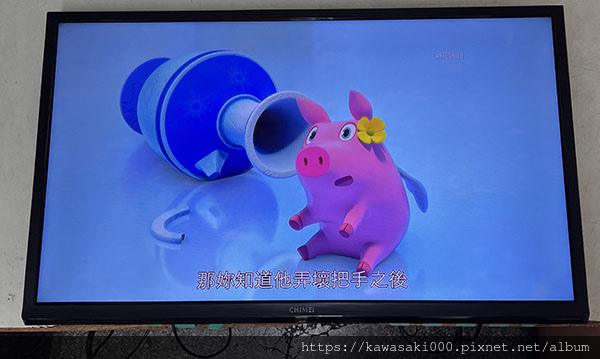

完修畫面：
維修編號： MB23
